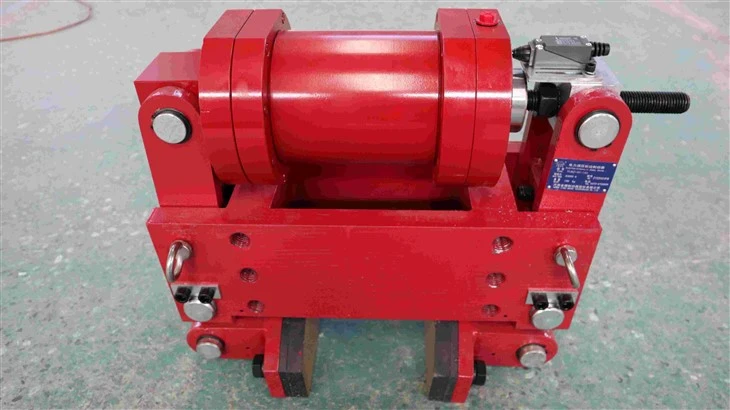

בלם מסוף YLBZ Port
בלם מסוף נמל משמש בעיקר לבלם תעשייתי מסוף נמל בתנאי עבודה ובלימה עזר אטומה לרוח בתנאי עבודה לא של מנופים גדולים ומכונות מסירת נמל המשמשות באוויר הפתוח כגון נמל, רציף וכן הלאה.
תיאור
בלם מסוף YLBZ Port מורכב משלושה חלקים עיקריים: מסגרת הבלם, הצילינדר ההידראולי של קפיץ הדיסק ומתג תצוגת השחרור. לאחר הכנסת שמן בלחץ לתוך הגליל ההידראולי של קפיץ הדיסק, מוט הבוכנה נסוג במהירות לתוך הצילינדר תחת פעולת לחץ השמן, וזרועות הבלם השמאלית והימנית נפתחות במהירות (כלומר, הבלם משתחרר) מתחת להנעה של מוט הבוכנה. כאשר הצילינדר ההידראולי מוריד ומשחרר, כוח קפיץ הדיסק מועבר אליונעל הבלמיםדרך זרוע הבלם ופועלת על הגלגל כדי ליצור כוח הידוק מספיק. כאשר לעגורן יש נטייה לזוז בגלל כוח הרוח, כוח ההידוק יוצר מומנט התנגדות סטטי על הגלגל למניעת גלגול הגלגל ומאפשר רק החלקה, ובכך ממלא תפקיד בלימה עמיד לרוח.
תכונה עיקרית
- צילינדר הידראולי קפיץ דיסק בעל ביצועים מצוינים והוא מתוכנן, מיוצר ומיוצר בהתאם ל-GB/T15622-2005.
- עיצוב סגור בדרך כלל, התחנה ההידראולית מניעה את קפיץ הדיסק לשחרור, וזה בטוח ואמין.
- פעולת כרית הבלמים מאמצת את מבנה המוט המחבר כדי להבטיח שהמרווח בין מישור לוחית החיכוך לפנים קצה הגלגל יהיה שווה כאשר הבלם משוחרר. הסר את התופעה שלוחית החיכוך מחוברת לגלגל הבלם במצב שחרור הבלמים הקודם.
- עיצוב נגד-קורוזיה. כל המחברים והצירים עשויים מפלדת אל חלד, עם ביצועים טובים נגד-קורוזיה.
מצב תפעול
- טמפרטורת הסביבה:-20 מעלות ~+50 מעלות
- לחץ עבודה: 8Mpa
- מתחים: AC 3 פאזי 380V 50Hz
- שחיקת גשם ושלג חיצונית או גזים ואמצעי חומר קורוזיביים יהיו מוצרים נגד קורוזיה.
- ניתן לדון בדרישות מיוחדות לפני הייצור.
- לדוגמה: אם כוח ההידוק המדורג הוא 50KN ורוחב הגלגל הוא 160, סימן ההזמנה הוא YLBZ25-160-שמאל; מכלול הסוג הנכון הוא YLBZ25-160-right.
מתאר וממד התקנה
הערה: התמונה: S=75+D1/2(עבור מפרט YLBZ25,YLBZ40);
S=85+D1/2(עבור מפרט YLBZ63,YLBZ100);
D-קוטר חיצוני קוטר א-זווית הרכבה מהדק גלגל יכולה להיות כל ערך.
נתונים טכניים ומידות של בלם מסוף יציאת YLBZ
| סוג בלם | כוח הידוק מדורג | כוח מדורג | מידות (מ"מ) | משקל (ק"ג) | ||||||
| B | K | J | H | D | G | d | ||||
| ילב"ז 25-160 | 50 | 42 | 160 | 300 | 250 | 310 | 190 | 500 | 20 | 145 |
| YLBZ 40-150 | 73 | 63 | 150 | 300 | 250 | 325 | 190 | 500 | 20 | 150 |
| ילב"ז 40-160 | 160 | |||||||||
| ילב"ז 40-180 | 180 | |||||||||
| YLBZ 40-200 | 200 | |||||||||
| ילב"ז 63-180 | 114 | 96 | 180 | 300 | 250 | 325 | 200 | 510 | 24 | 155 |
| ילב"ז 63-200 | 200 | |||||||||
| ילב"ז 63-210 | 210 | |||||||||
| YLBZ 100-200 | 180 | 150 | 200 | 360 | 280 | 350 | 225 | 560 | 24 | 160 |
הערה: אנא צור קשר עם המחלקה הטכנית שלנו, כאשר רוחב הגלגל B אינו בטווח המצוין בטבלה לעיל.
יש לשמור על גודל הסוג והמבנה הספציפיים.
