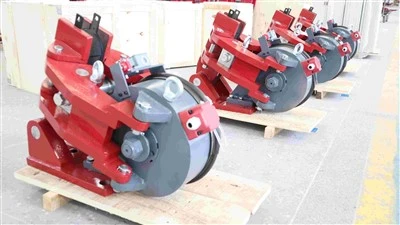

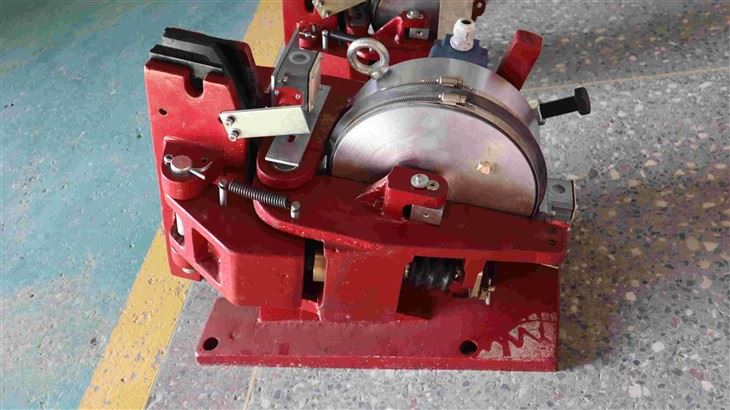

ברקס דיסק מגן תקלות תעשייתיות





תכונה עיקרית

• גודל קטן וקל משקל. רפידת בלם נטולת אזבסט, הגנה ירוקה ואיכותית, התקנה והחלפה נוחה ומהירה.
• מבנה קומפקטי, מומנט בלימה גדול, זהה לבלם עובד.
• במקרה של מהירות יתר, הוא משמש כבלם חירום, וזמן התגובה של בלם סטטי קצר בתנאים רגילים.
• סובלנות ההתקנה גדולה, והערך המקסימלי של יציאת פני הקצה של דיסק הבלם הוא ±0.2 מ"מ. סטיית הניצב של הבסיס ביחס לדיסק: ±4‰.



מצב תפעול

• טמפרטורת הסביבה:-20 מעלות ~+50 מעלות
• לא יהיה גז דליק או נפיץ בסביבת העבודה שמסביב.
• לחות יחסית: הלחות היחסית של האוויר אינה עולה על 90%
• הגובה של מקום השימוש תואם ל-GB755-2019
• שחיקת גשם ושלג חיצונית או גזים וחומרי חומר קורוזיביים צריכים להשתמש במוצרים נגד-קורוזיה.





נתונים טכניים וממדים של 5se,450se,4se,3se

פרמטרים בסיסיים					מידות (מ"מ)																צריכת חשמל		זמן תגובה	נסיגה מהצד	מִשׁקָל (ק"ג)
קוטר של צלחתB מ"מ	כוח דחף מדורג N	רגע בלימה מדורג נ"מ		הפיר נתון לכוח רדיאלי מרבי	A	C	D	E	F	G	H	I	J	K	L	O	P	Q	R	T	כוח התנעה	הכוח נשמר
315	5SE 1650 450SE 3340 4SE 5880 3SE 10170	5SE	190	5SE מכונה 1650 שני מכונה 740     450SE מכונה 3340 שני מכונה 1500     4SE מכונה 5580 שני מכונה 3440     מכונת 3SE A 10170 שני מכונה 6965	159	99	5SE 15     450SE 15       4SE 20     3SE 25	5SE 200     450SE 200     4SE 260     3SE 360	5SE 245     450SE 245     4SE 355     3SE 490	5SE 155     450SE 155     4SE 85     3SE 80	5SE 280     450SE 280     4SE 343     3SE 435	5SE 87.5     450SE 87.5     4SE 117.5     3SE 117.5	5SE 200     450SE 200     4SE 270     3SE 270	5SE 15     450SE 15     4SE 22     3SE 22	5SE 15     450SE 15     4SE 20     3SE 20	5SE 13 מעלות     450SE 13 מעלות     4SE 17 מעלות     3SE 20 מעלות	5SE 90     450SE 90     4SE 122     3SE 128	5SE 42     450SE 42     4SE 57     3SE 68	5SE 120     450SE 120     4SE 165     3SE 165	5SE 175     450SE 175     4SE 210     3SE 210	5SE 475     450SE 1000     4SE 1000     3SE 1095	5SE 14     450SE 44     4SE 42     3SE 58	5SE 0.15     450SE 0.15     4SE 0.2     3SE 0.2	0.7	5SE 34     450SE 34     4SE 77     3SE 120
		450SE	380		159	99
355		5SE	220		165	119
		450SE	450		165	119
400		5SE	260		172	142
		450SE	510		172	142
450		5SE	300		179	167
		450SE	600		179	167
		4SE	950		225	133
		3SE	1600		287	103
500		5SE	340		187	192
		450SE	680		187	192
		4SE	1120		232	157
		3SE	1820		295	127
560		5SE	390		195	223
		450SE	770		195	223
		4SE	1270		241	185
		3SE	2100		305	155
630		5SE	460		206	258
		450SE	900		206	258
		4SE	1500		251	218
		3SE	2500		317	188
710		450SE	1030		218	298
		4SE	1750		262	256
		3SE	2900		331	226
800		450SE	1180		231	344
		4SE	2000		274	299
		3SE	3350		346	269

הערה: הבלם חייב להיות מצויד בספק כוח מיוחד, אנא עיין בספק הכוח התומך לפרטים.



---

---

שאלות נפוצות:

ש1: מהו עקרון הפעולה של בלם דיסק אלקטרומגנטי-בטוח של SE?

ת: זהו מבנה סגור בדרך כלל עם "בלימת קפיץ ושחרור אלקטרומגנטי". כאשר הציוד מופעל כרגיל, האלקטרומגנט מייצר כוח משיכה לדחיסת קפיץ הבלם, מה שגורם לקליפר הבלמים להתנתק מדיסק הבלם, מה שמאפשר לציר להסתובב בחופשיות. ברגע שהחשמל מנותק, מעגל הבקרה מאבד חשמל, או אספקת החשמל של המיישר נכשלת, כוח הקפיץ משתחרר מיד, דוחף את רפידות החיכוך כדי להיצמד בחוזקה לדיסק הבלם, ובכך להשיג נעילה- ולמנוע נפילת עומס או חזרת ציוד.



ש 2: מדוע לא ניתן לחבר אותו ישירות למתח AC לשימוש?

ת: סליל עירור הבלמים מיועד לזרם ישר (בדרך כלל DC99V/DC170V) ויש לשייך אותו למיישר ייעודי (בדרך כלל ממיר כניסת AC של 220V/380V למתח DC המתאים). הפעלה ישירה של זרם חילופין יגרום לסליל להתחמם יתר על המידה, להישרף, לגרום לכוח משיכה לא יציב, או אפילו להוביל לנזק מיידי.



ש 3: כיצד נקבע מומנט הבלימה במהלך הבחירה?

ת: ראשית, חשב את מומנט האחיזה הסטטי הנדרש עבור ציר ההינע כ-T=F × r (כאשר F הוא כוח העומס המשיק ו-r הוא הרדיוס האפקטיבי של דיסק הבלם), ולאחר מכן הכפל במקדם בטיחות של 1.5-2.0 כדי לקבוע את מומנט הבלימה המינימלי של הבלם. במקביל, ודא את הפרמטרים הבאים: קוטר/עובי דיסק בלמים, קוטר פיר, מרווח בין חור ההרכבה, מתח אספקת החשמל וטמפרטורת הסביבה (הסוג הסטנדרטי פועל בטווח של -20 מעלות עד +50 מעלות).



ש 4: כיצד לבחור בין דגמי משנה שונים-(3SE/450SE/560SE/ST2SE)?

ת: הרמה/שינוע סטנדרטי: 3SE, 4SE, 5SE (1650–10170N)

התחלה-תדירות גבוהה-עצירה: 450SE (עם פיצוי בלאי)

שטח-מוגבל, קל-שימוש: 560SE / 561SE (640–1220N)

הגנה מפני נפילה של ציוד גדול: ST1SE / ST2SE (35,000–70,000 N)





אם אתה רוצה לדעת יותר על המוצר או יש לך שאלות לגבי המוצר, אנא פנה אלינו.
